سیم افشان ۵۰ میلی‌متر مربع
سیم انعطاف‌پذیر H07V-K سایز ۵۰؛ انتقال قدرت در شبکه‌های فشار ضعیف و ارتینگ اصلی

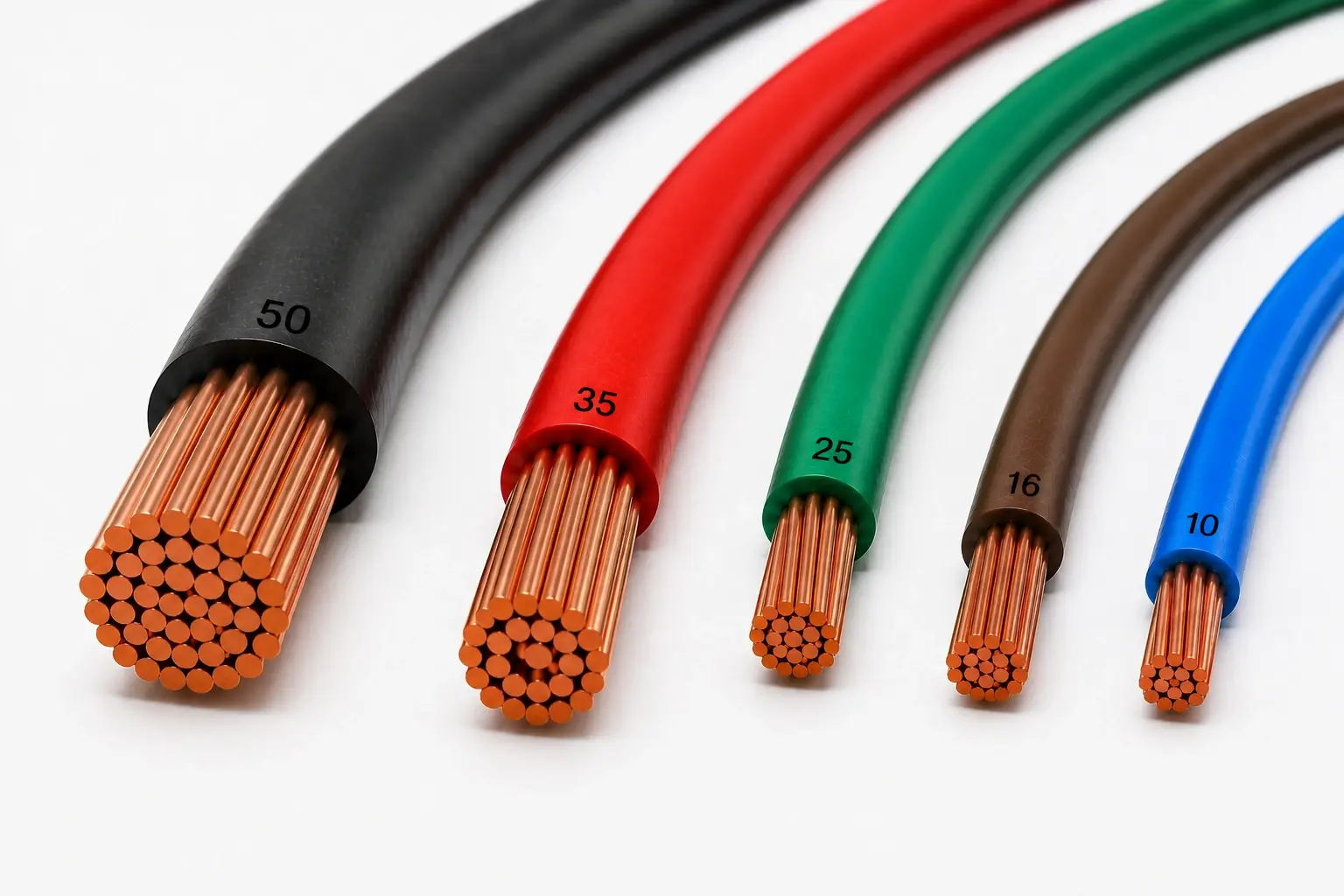

سیم افشان ۵۰ میلی‌متر مربع (سیم ۵۰) با هادی مسی آنیل‌شده کلاس ۵ و عایق PVC، برای انتقال جریان‌های بسیار سنگین در مسیرهای کوتاه، سیستم‌های ارتینگ اصلی و اتصالات قدرت در صنایع بزرگ طراحی شده است.
معرفی و کاربرد سیم افشان ۵۰ میلی‌متر مربع
سیم ۵۰ افشان در رده سیم‌های «فوق‌سنگین» قرار می‌گیرد. علی‌رغم سطح مقطع بسیار بالا، فرآیند آنیل‌کاری سهند مس باعث می‌شود این سیم در مقایسه با نمونه‌های مفتولی هم‌سایز، قابل خم‌کاری و نصب در فضاهای محدود باشد.
کاربردهای استراتژیک سیم ۵۰ میلی‌متر مربع
شبکه‌های فشار ضعیف و تابلوهای اصلی

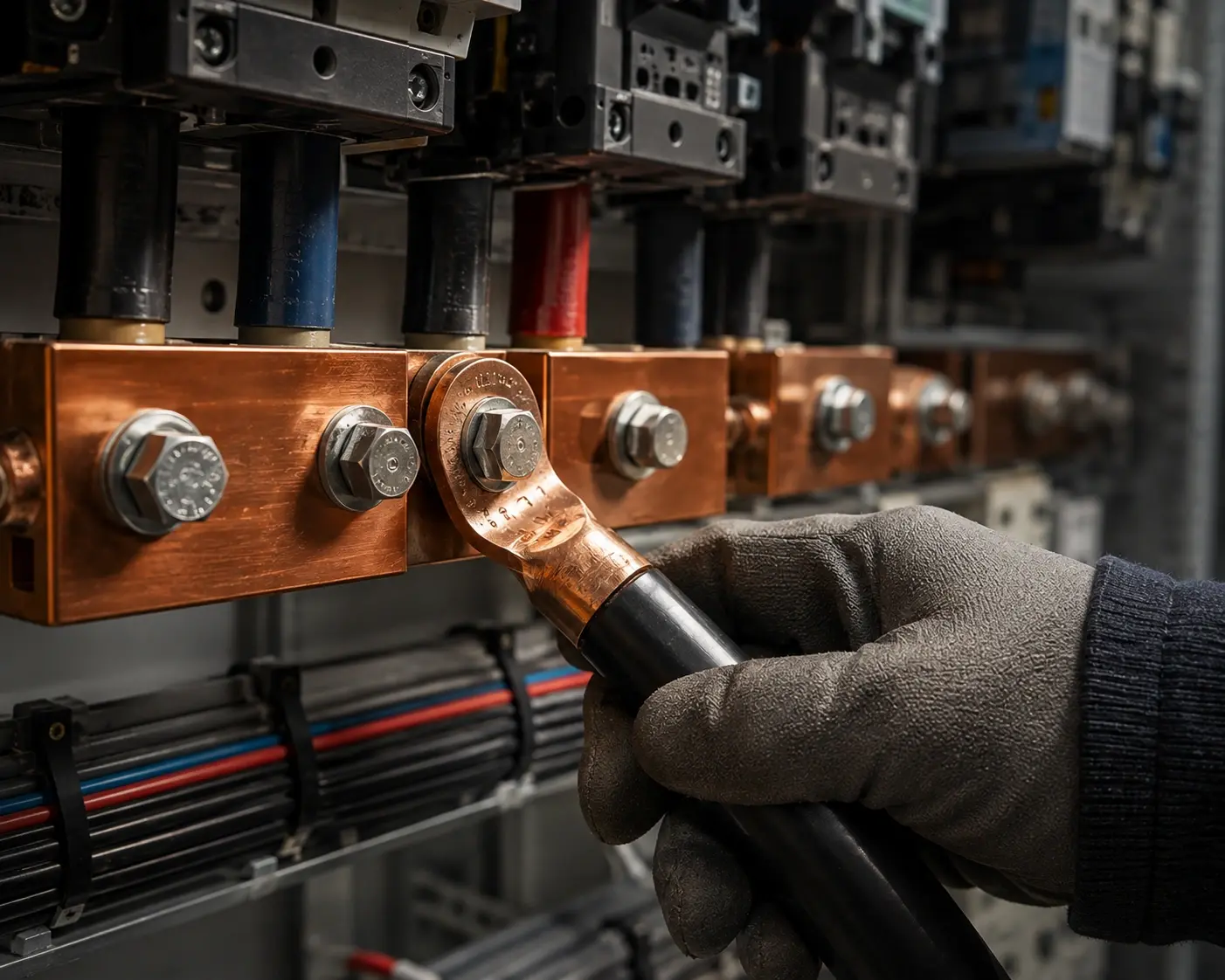

- اتصال شینه‌های اصلی در تابلوهای برق صنعتی و تجاری بزرگ.
- تغذیه اصلی ژنراتورها و ترانسفورماتورهای فشار ضعیف.
- سیم‌کشی داخلی مراکز داده و تأسیسات حساس.
سیستم‌های ارتینگ و حفاظتی
- سیم اصلی اتصال زمین در نیروگاه‌ها، پالایشگاه‌ها و کارخانجات بزرگ.
- اتصال چاه ارت به شبکه هم‌بندی اصلی ساختمان‌ها و برج‌ها.
- مسیرهای ارتینگ تجهیزات الکتریکی سنگین.
سیستم‌های باتری و یو‌پی‌اس صنعتی
- کابل رابط باتری در یو‌پی‌اس‌ها و سیستم‌های ذخیره انرژی بزرگ.
- تغذیه اینورترهای صنعتی و منابع تغذیه اضطراری.
نکته فنی: ظرفیت جریان مجاز سیم ۵۰ افشان در دمای ۳۰ درجه و نصب در هوا، حدود ۱۱۰ تا ۱۳۰ آمپر (بسته به شرایط محیطی و روش نصب) است. این سیم برای فواصل کوتاه و جریان‌های بسیار سنگین طراحی شده است.
مشخصات فنی و استانداردهای سیم افشان ۵۰
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته بدون روکش خارجی |
| سطح مقطع نامی | ۵۰ mm² |

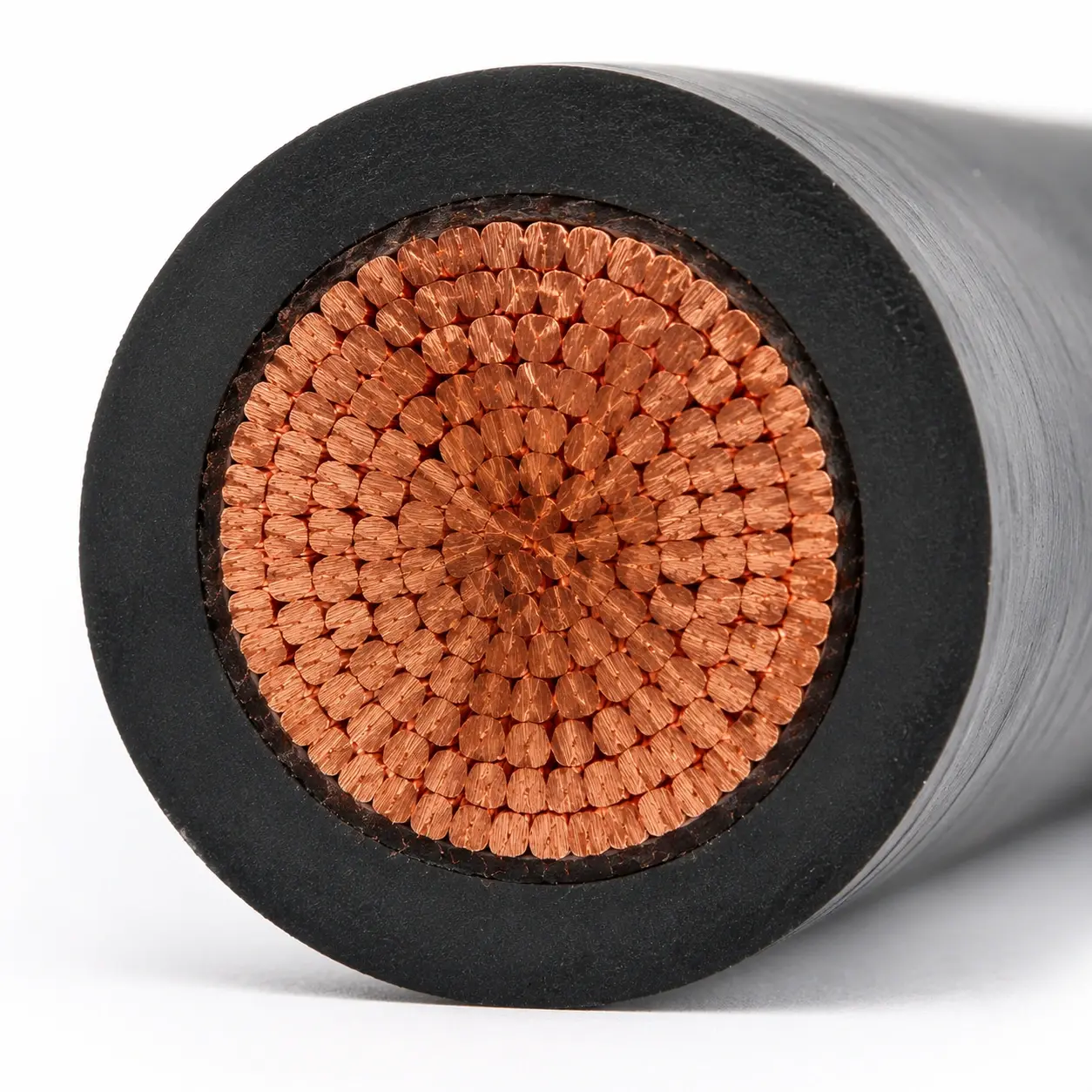

| هادی | مس آنیل‌شده افشان، کلاس ۵ |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| عایق | PVC نوع PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 450/750 V |
| ضخامت نامی عایق | حدود ۱٫۴ mm |
| قطر خارجی متوسط | حدود ۱۱٫۲ تا ۱۳٫۰ mm، قابل تأیید با دیتاشیت تولید |
| حداکثر مقاومت هادی در ۲۰°C | حداکثر ۰٫۳۸۶ Ω/km برای هادی مسی ساده کلاس ۵ |
| دمای کار هادی | حداکثر ۷۰+ °C |
| دمای نصب انعطاف‌پذیر | مطابق دیتاشیت تولید |
| طراحی رایج | H07V-K |
| استاندارد محصول | ISIRI 607-3 / IEC 60227-3 / EN 50525-2-31 |
| نوع بسته‌بندی | قرقره یا کلاف، طبق سفارش و مشخصات واقعی شرکت |
| رنگ عایق | طبق سفارش و موجودی تولید |
یادداشت فنی: قطر خارجی، وزن، رنگ، طول قرقره، ساختار دقیق رشته‌ها و گواهی نهایی محصول باید با دیتاشیت و نتایج آزمون همان بچ تولیدی شرکت تطبیق داده شود. ظرفیت جریان مجاز به روش نصب، دمای محیط، طول مسیر و شرایط پروژه وابسته است.
تفسیر H07V-K
| بخش | مفهوم |
| H | سیم هماهنگ‌شده اروپایی |
| 07 | ولتاژ نامی ۴۵۰/۷۵۰ ولت |
| V | عایق PVC |
| K | هادی افشان انعطاف‌پذیر کلاس ۵ |
بنابراین، عبارت H07V-K 1×50 mm² به سیم تک‌رشته افشان با سطح مقطع نامی ۵۰ میلی‌متر مربع، عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت اشاره دارد.
استانداردها
این محصول بر اساس استانداردهای زیر معرفی و ارزیابی می‌شود:
- IEC 60228: استاندارد هادی‌های کابل و سیم
- ISIRI 3084: معادل ملی هادی‌های مسی افشان
- IEC 60227-3: سیم‌ها و کابل‌های PVC با ولتاژ نامی تا ۴۵۰/۷۵۰ ولت
- ISIRI 607-3: استاندارد ملی متناظر
- EN 50525-2-31: استاندارد اروپایی رایج برای این رده
نصب و محل‌های استفاده مناسب
این سیم برای استفاده در موارد زیر مناسب است:
- داخل لوله برق و داکت‌های صنعتی بزرگ
- داخل تابلوهای برق اصلی و مادر
- اتصالات قدرت در صنایع سنگین
- سیستم‌های ارتینگ اصلی و هم‌بندی
- سیم‌کشی داخلی تجهیزات پرقدرت
محدودیت استفاده
- برای دفن مستقیم در خاک بدون حفاظت مناسب نیست.
- برای نصب آزاد در فضای باز بدون محافظت UV توصیه نمی‌شود.
- در محیط‌های دارای روغن، مواد شیمیایی یا رطوبت زیاد، باید از تایپ‌های خاص استفاده شود.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

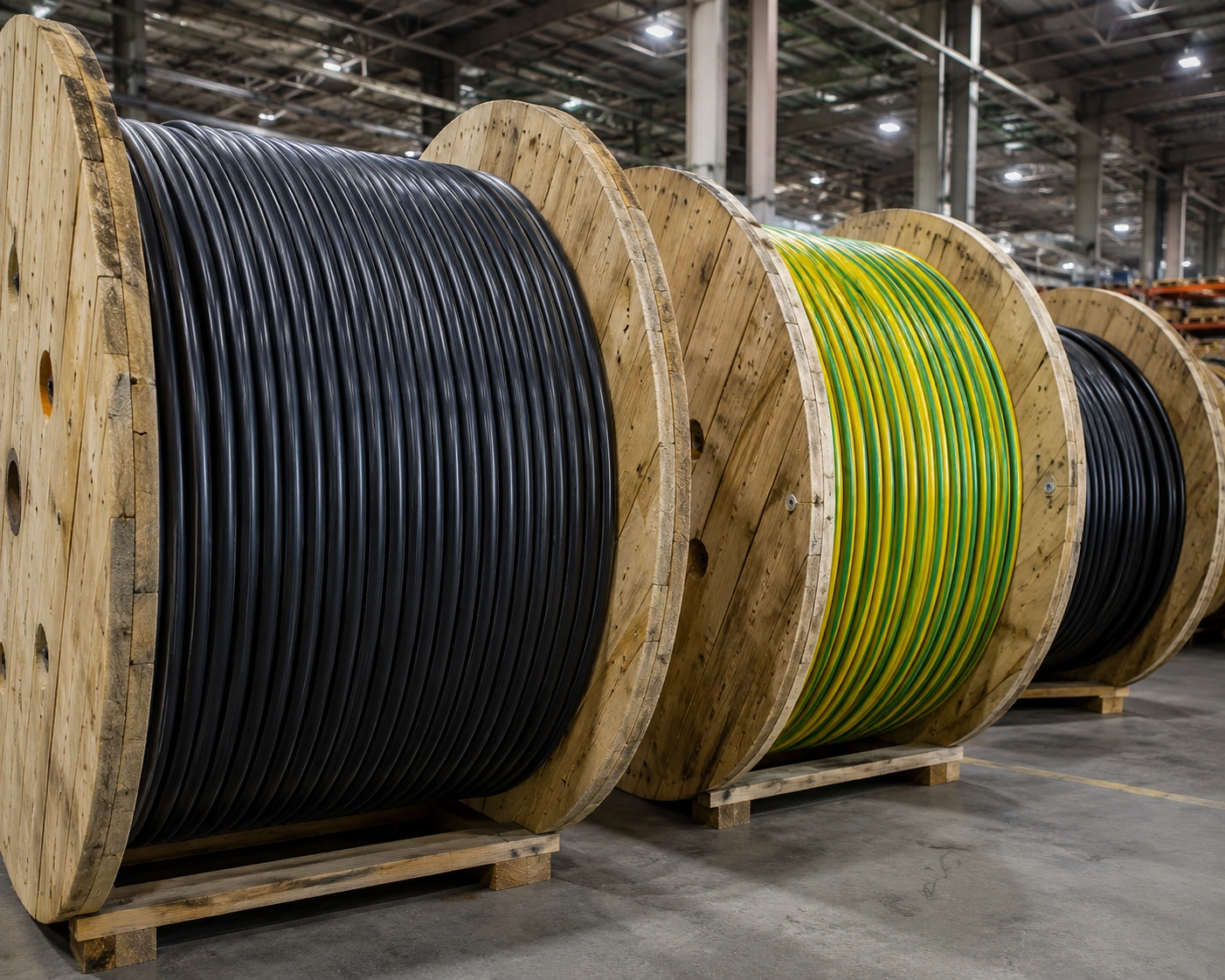

بسته‌بندی
- نوع بسته‌بندی: قرقره‌های صنعتی چوبی یا پلاستیکی (کلاف طبق سفارش)
- رنگ‌بندی: مشکی، زرد/سبز (ارت)، آبی، قرمز
- نحوه تحویل: با برچسب مشخصات فنی و تاییدیه کنترل کیفیت
دریافت مشاوره و سفارش سیم افشان 50
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
