سیم افشان ۱۶ میلی‌متر مربع
سیم انعطاف‌پذیر H07V-K سایز ۱۶؛ استاندارد قدرت در صنایع سنگین و تأسیسات
سیم افشان ۱۶ میلی‌متر مربع (سیم ۱۶) با هادی مسی آنیل‌شده کلاس ۵، برای کاربردهایی با جریان بالا که همزمان نیاز به انعطاف‌پذیری و قابلیت اطمینان دارند، طراحی شده است. این سیم انتخابی استاندارد برای مدارهای تغذیه اصلی و موتورهای پرقدرت است.
معرفی و کاربرد سیم افشان ۱۶ میلی‌متر مربع
سیم ۱۶ افشان در سیستم‌های قدرت به عنوان یک سیم “سنگین‌وزن” محسوب می‌شود. این محصول برای محیط‌هایی که نوسانات جریان یا بارهای لحظه‌ای سنگین دارند، ایده‌آل است و به دلیل سطح مقطع بالا، افت ولتاژ را در طول مسیرهای طولانی به حداقل می‌رساند.
کاربردهای پیشنهادی سیم افشان ۱۶ در صنعت و ساختمان
سیستم‌های برق اصلی و توزیع
- تغذیه اصلی تابلوهای توزیع برق ساختمان‌های بزرگ.
- کابل‌کشی اصلی سیستم‌های روشنایی محوطه‌های وسیع.
- اتصال کلیدهای قطع و وصل اصلی (Main Switch) در تابلوهای صنعتی.
صنایع و ماشین‌آلات پرقدرت
- سیم‌کشی ورودی موتورهای الکتریکی و کمپرسورهای سنگین.
- اتصال اینورترهای قدرت و درایوهای فرکانسی به موتور.
- استفاده در تجهیزات جوشکاری صنعتی و ژنراتورهای کوچک.
سیستم‌های ارتینگ و حفاظتی
- کاربرد گسترده به عنوان سیم اتصال به زمین (Earthing) در تأسیسات حساس که نیاز به هدایت جریان خطای بالا دارند.
نکته فنی: ظرفیت جریان مجاز سیم ۱۶ افشان در دمای ۳۰ درجه حدود ۵۰ تا ۶۰ آمپر است (بسته به شرایط نصب). برای محاسبه دقیق، همیشه باید به جداول استاندارد افت ولتاژ و طول مسیر توجه کنید.
جدول مشخصات فنی سیم افشان ۱۶ (Technical Datasheet)
content_copy
| پارامتر فنی | مقدار دقیق استاندارد |
| سطح مقطع نامی | ۱۶٫۰ میلی‌متر مربع (16 mm²) |
| کد مشخصه استاندارد | H07V-K |
| استاندارد مرجع | ISIRI 607-3 / IEC 60227-3 |
| ساختار هادی | مس تمام‌افشان کلاس ۵ (انعطاف‌پذیر) |
| حداکثر مقاومت هادی (20°C) | ۱٫۲۱ Ω/km (تضمین‌کننده خلوص مس) |
| ولتاژ نامی (U0/U) | 450/750 V |
| ضخامت نامی عایق | ۱٫۰ میلی‌متر (1.0 mm) |
| میانگین قطر خارجی | حدود ۷٫۰ تا ۸٫۱ میلی‌متر |
| وزن تقریبی هر کیلومتر | حدود ۱۶۰ تا ۱۷۰ کیلوگرم |
| رنگ‌بندی | مشکی، آبی، قهوه‌ای، زرد/سبز، قرمز |

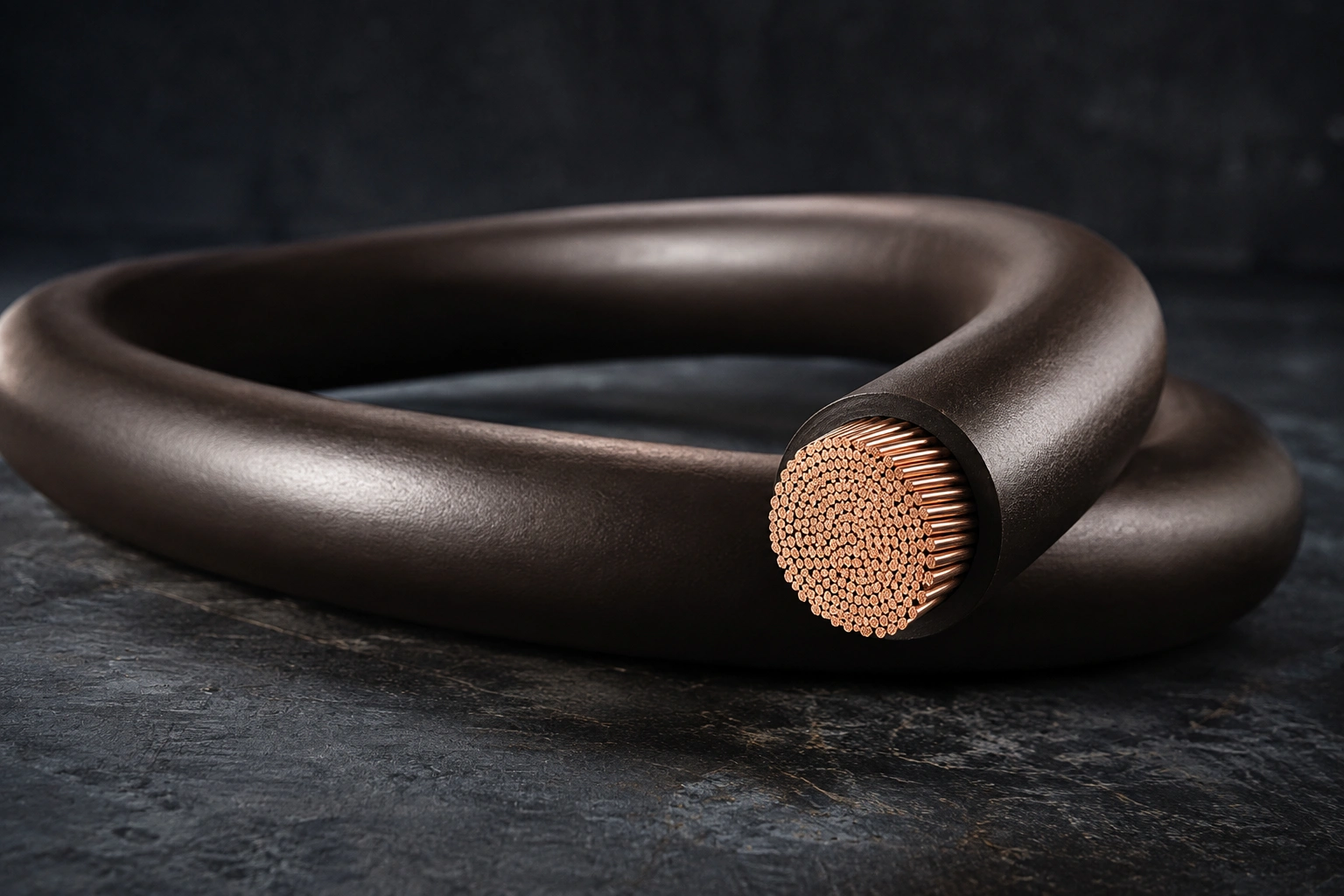

کالبدشکافی فنی سیم ۱۶ و استاندارد H07V-K
- انعطاف‌پذیری: علی‌رغم سطح مقطع ۱۶ میلی‌متر، هادی کلاس ۵ استفاده شده در سیم‌های سهند مس باعث می‌شود این سیم برخلاف مدل‌های مفتولی، به راحتی در زوایای تابلو برق فرم بگیرد.
- عایق PVC مقاوم: عایق با ضخامت ۱ میلی‌متر، ولتاژ ۷۵۰ ولت را به راحتی تحمل کرده و در برابر شرایط سخت محیطی کارگاه‌ها مقاوم است.

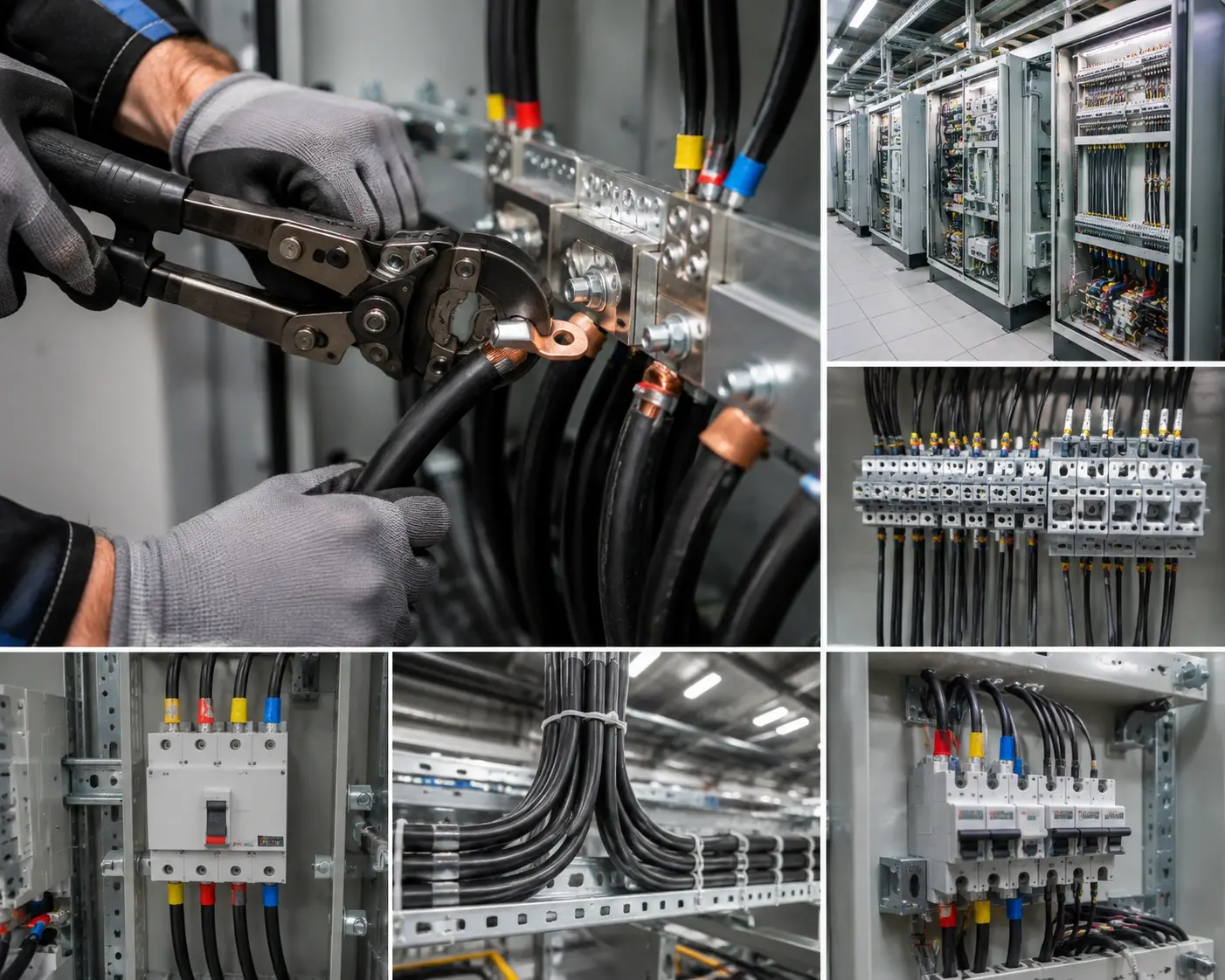

نکات نصب و استانداردهای ایمنی سیم افشان 16
- اتصال ایمن: به دلیل ضخامت هادی ۱۶، استفاده از کابل‌شو (Cable Lug) یا وایرشو سایز ۱۶ الزامی است. اتصال مستقیم سیم زیر پیچ بدون سرسیم، باعث اتلاف انرژی و گرم شدن نقطه اتصال می‌شود.
- تجمع سیم‌ها: در صورت عبور چند سیم ۱۶ از یک لوله، حتماً ضریب کاهش ظرفیت جریان (Derating Factor) را اعمال کنید.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

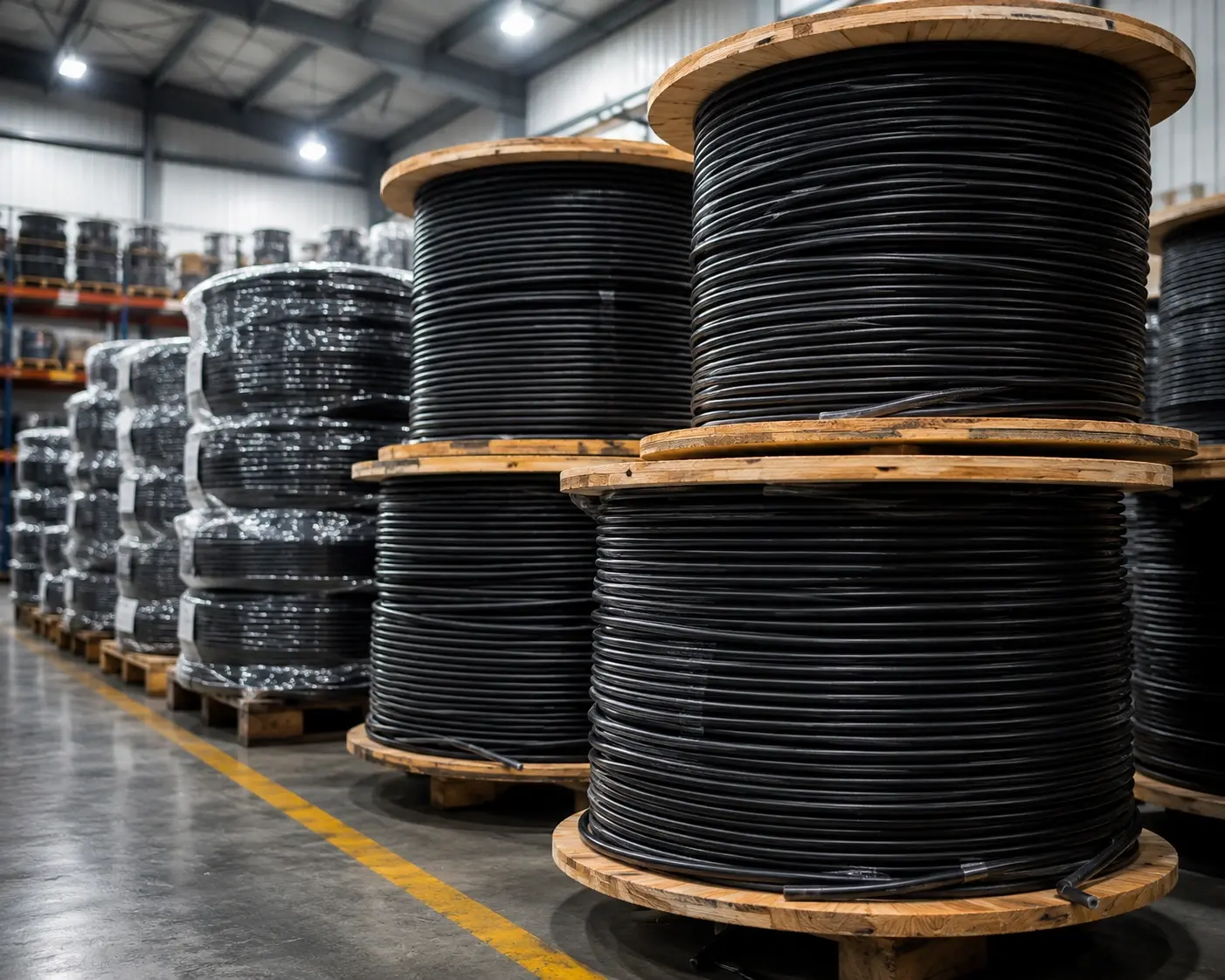

بسته‌بندی، انبارش و تضمین اصالت کالا
- بسته‌بندی: ارائه به صورت کلاف ۱۰۰ متری یا قرقره‌های صنعتی سفارشی.
- تأییدیه: تمام سیم‌های ۱۶ تولیدی، پیش از خروج از کارخانه با آزمون‌های مقاومت و ولتاژ بالا (High Voltage Test) بازرسی می‌شوند.
دریافت مشاوره و سفارش سیم افشان 16
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
